Антенна вертикальная A-300MU UHF

Описание

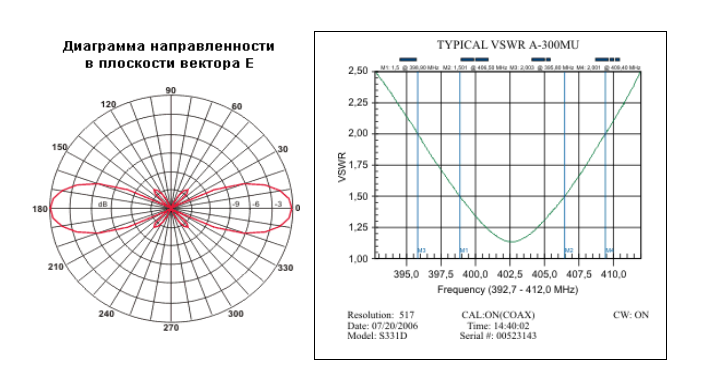

A-300MU - базовая антенна диапазона UHF 400-512МГц обладает высоким усилением, сопоставимым с усилением направленных антенн. Антенна состоит из 6-ти коллинеарных излучающих элементов, соединенных между собой фазосдвигающими дросселями, которые компенсируют отрицательный набег фазы в 135 градусов (3/8 λ) и сами практически не излучают. Благодаря этому все шесть элементов запитаны последовательно и излучают синфазно. За счет сложения их мощностей происходит сужение диаграммы направленности (ДН) в вертикальной плоскости, при этом максимум ДН перпендикулярен оси антенны.

Корпус антенны изготовлен из трехслойного фибергласса с перекрестной намоткой и обладает повышенной устойчивостью к большим ветровым нагрузкам.
Антенна поставляется настроенной на диапазон 400-420 МГц, перестройка на другие диапазоны осуществляется согласно инструкции путем укорочения излучающих элементов. Питание антенны осуществляется заземленным автотрансформатором.

Особенности

A300MU UHF это всенаправленная антенна с усилением 10,0 dBi

Антенна A300MU UHF перекрывает весь диапазон: 400-512 МГц

Количество излучающих элементов 6x5/8 λ

A300MU UHF предназначена для фиксации на опорных трубках с наружным диаметром от 35 мм до 65 мм

Конструкция крепления позволяет проводить кабель как внутри, так и вдоль внешней части мачтовой трубы

Защитных кожух из фибергласса полностью закрывает тщательно спроектированный излучающий элемент и обеспечивает длительную надежную работу в любых климатических условиях

Антенна используется там, где надежность имеет первостепенное значение, наряду с максимально долгим жизненным циклом

При проектировании этой антенны учитывались требования на особую механическую прочность
