Антенны дипольные DA1 UHFA(S), DA2 UHFA(S), DA4 UHFA(S)

Описание

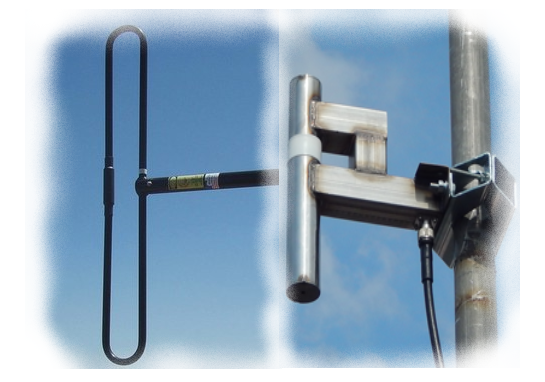

Антенны DA1 UHF, DA2 UHF, DA4 UHF представляют собой петлевой вибратор Пистолькорса. Это двухэтажные антенны, выполненные цельносварной конструкцией с внутренним расположением системы сложения и предложенные в двух моделях: алюминиевые (А) и из нержавеющей стали (S) для суровых арктических условий.

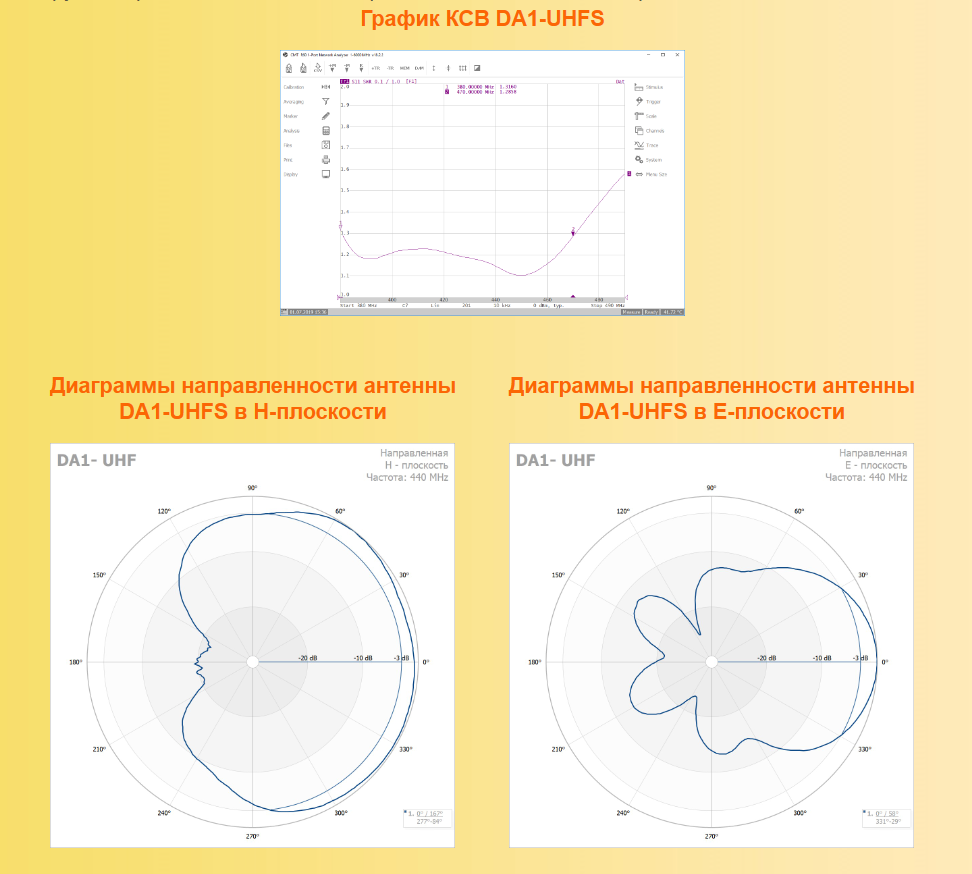

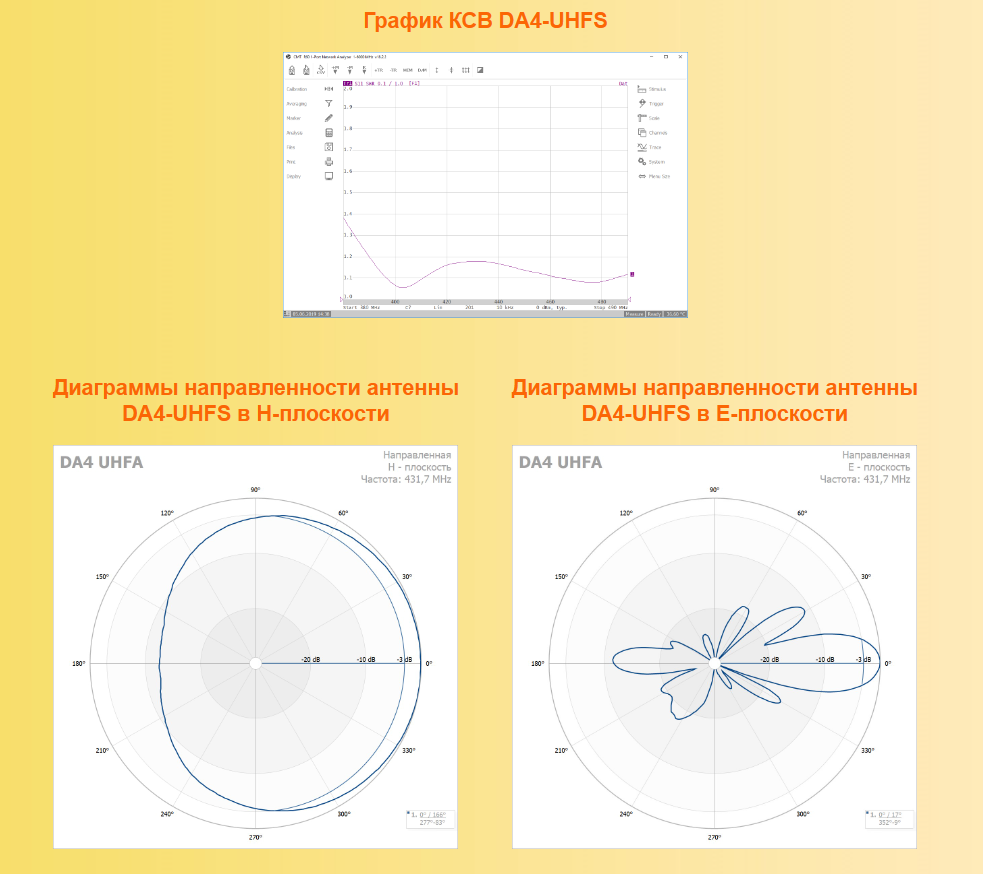

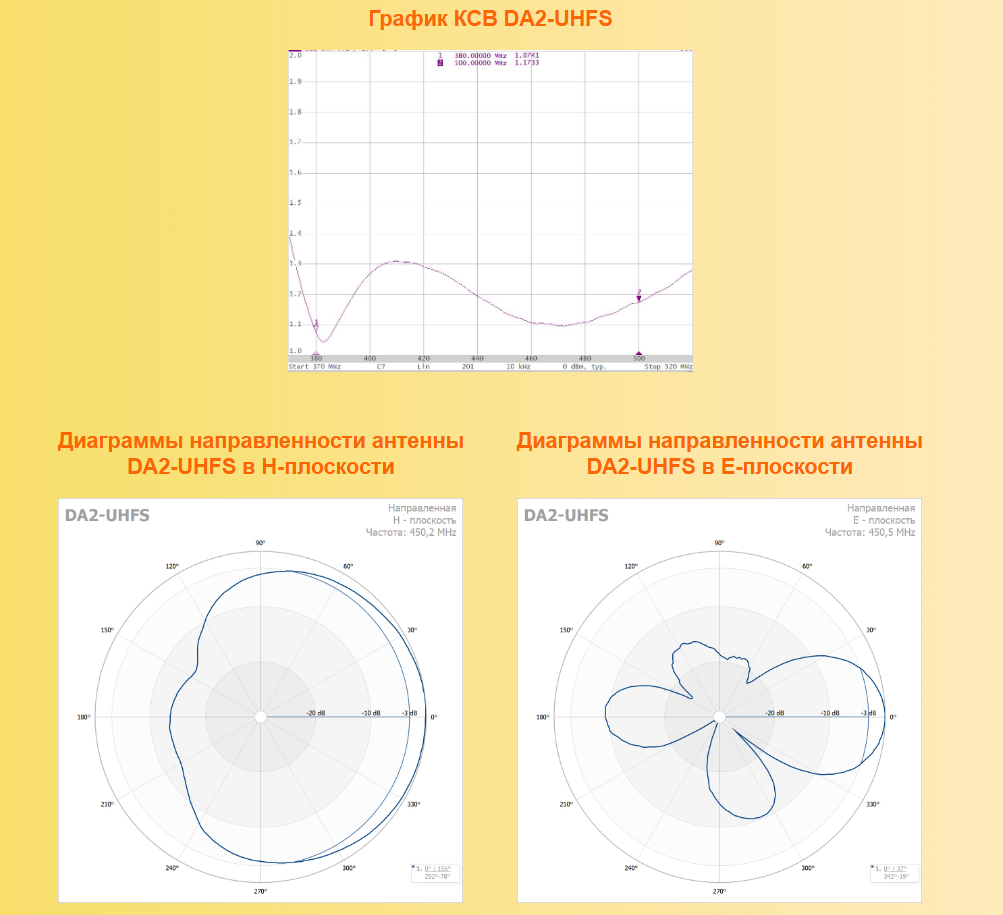

Благодаря современному компьютерному моделированию и измерительным приборам эти антенны имеют очень широкую полосу по согласованию (см. графики), что положительно сказывается на качестве связи при обледенении. Каждый экземпляр антенны перед отгрузкой проходит выходной контроль на полигоне завода-производителя.


Принцип работы антенны петлевого вибратора Пистолькорса основан на генерации и излучении электромагнитных волн. В основе антенны лежит петлевидная форма, которая вибрирует под воздействием внешних сил. При этом происходит эффективная концентрация и направление электромагнитной энергии. Данная антенна обладает высокой направленностью и излучает сигнал в ограниченном направлении, что повышает его качество и улучшает приём / передачу сигнала.

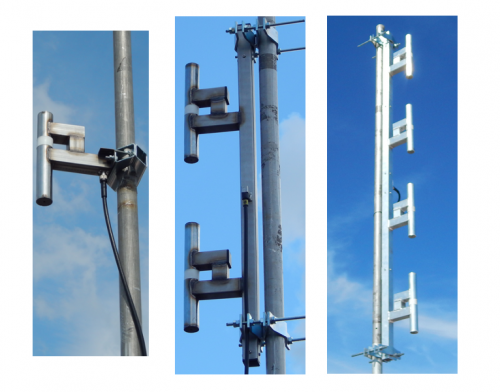

Антенны DA2, DA4 UHF построены по принципу параллельного сложения мощностей коллинеарно расположенных 2-х, 4-х и 8-ми активных петлевых вибраторов, что обеспечивает сохранение широкой рабочей полосы во всем диапазоне.

Особенности

Широкая полоса и относительно низкая чувствительность к помехам промышленного происхождения

Неразборная конструкция позволяет легко осуществлять монтаж и демонтаж антенны

Цельно сварной диполь исключает возникновение интермодуляции

Антенна изготовлена из алюминия или нержавеющей стали, защищающих от агрессивных сред и обледенения

Цельнометаллическая конструкция обеспечивает надёжную грозозащиту

Антенна используется там, где надежность имеет первостепенное значение, наряду с максимально долгим жизненным циклом

При проектировании этой антенны учитывались требования на особую механическую прочность в тяжелых условиях эксплуатации

Настройка антенны не требуется
