Антенны дипольные DS2 VHF, DS4 VHF, DS8 VHF 136-174 МГц

Описание

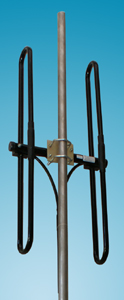

Антенны DS2 VHF, DS4 VHF, DS8 VHF представляют собой петлевой вибратор Пистолькорса в виде дипольной пары.

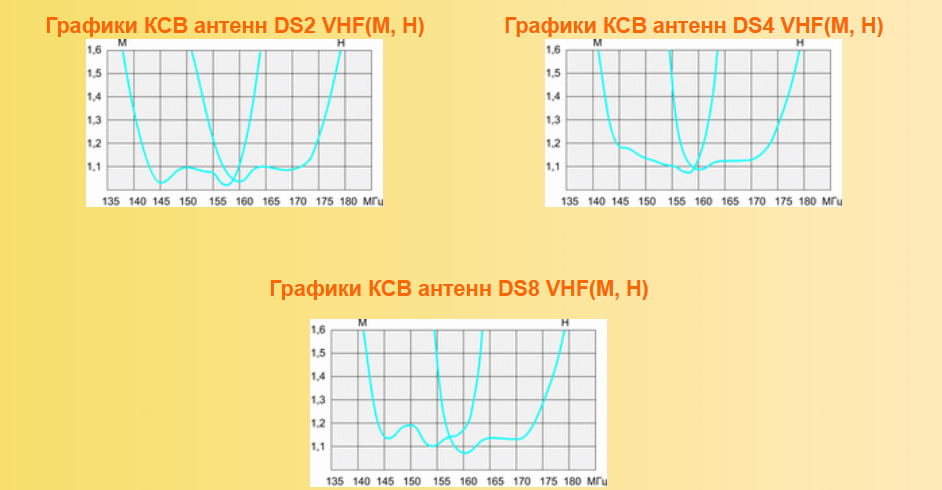

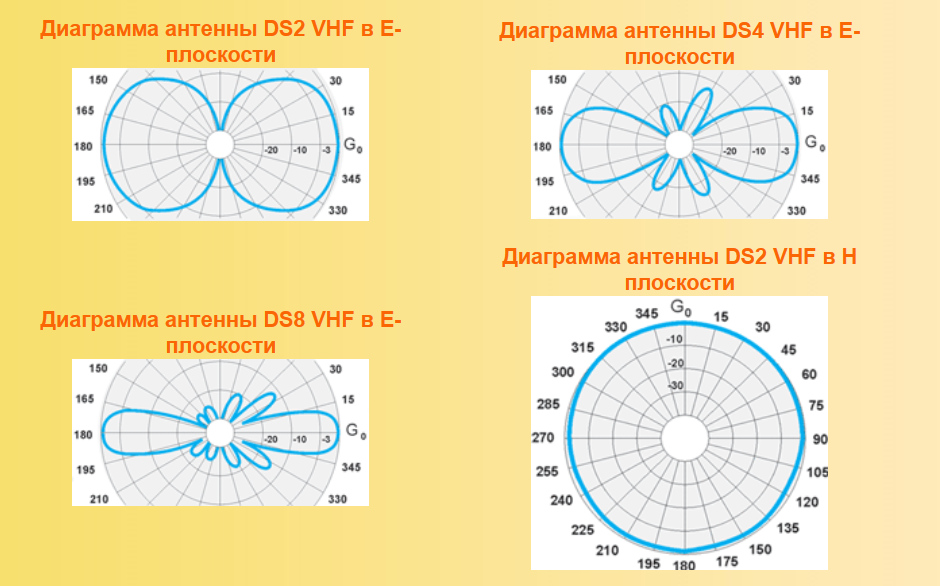

Дипольная пара DS2 VHF разработана по специальным техническим условиям, включающим высокие требования к ширине рабочей полосы частот, круговой диаграмме направленности, низкому КСВ, высокой подводимой мощности, максимальной степени грозозащиты и коррозийной устойчивости. Эта конструкция является основным элементом для построения антенной решетки с высоким коэффициентом усиления.


Принцип работы антенны петлевого вибратора Пистолькорса основан на генерации и излучении электромагнитных волн. В основе антенны лежит петлевидная форма, которая вибрирует под воздействием внешних сил. При этом происходит эффективная концентрация и направление электромагнитной энергии. Данная антенна обладает высокой направленностью и излучает сигнал в ограниченном направлении, что повышает его качество и улучшает приём / передачу сигнала.

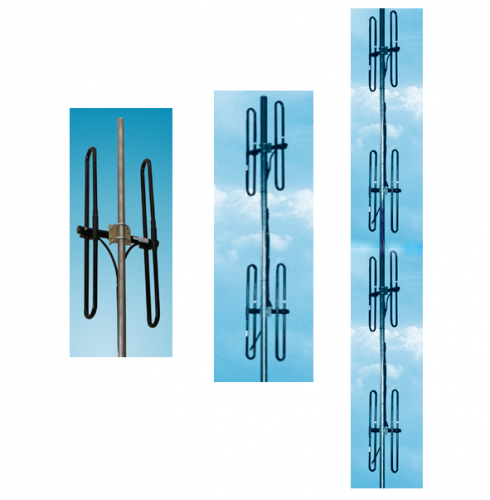

Антенны DS4, DS8 VHF представляют собой антенные решетки с повышенным усилением, собранные на основе двух или четырех дипольных пар типа DS2 VHF, объединенных сумматорами. Несмотря на большие габариты в собранном состоянии, эти антенны удобны при транспортировке благодаря разборной конструкции.

Особенности

Широкая полоса и относительно низкая чувствительность к помехам промышленного происхождения

Сборно-разборная конструкция позволяет легко осуществлять монтаж и демонтаж антенны

Сварной диполь исключает возникновение интермодуляции

Изменяя расстояние от излучающего элемента до мачты, возможно в небольших пределах корректировать его диаграмму направленности

Антенна имеет надёжное полимерное покрытие, защищающее от агрессивных сред и обледенения

Цельнометаллическая конструкция обеспечивает надёжную грозозащиту

Антенны DS4, DS8 комплектуются сумматорами, крепежом для установки

Материал антенны, это алюминиевый сплав АД31 относящийся к деформируемым коррозионностойким цветным металлам. Он принадлежит группе авиалей (алюминий-магний-кремний)

Антенна используется там, где надежность имеет первостепенное значение, наряду с максимально долгим жизненным циклом

При проектировании этой антенны учитывались требования на особую механическую прочность в тяжелых условиях эксплуатации
