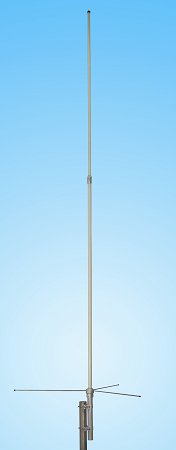

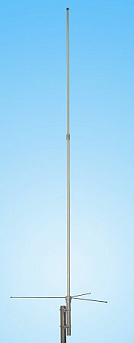

Антенна вертикальная A5 VHF

Описание

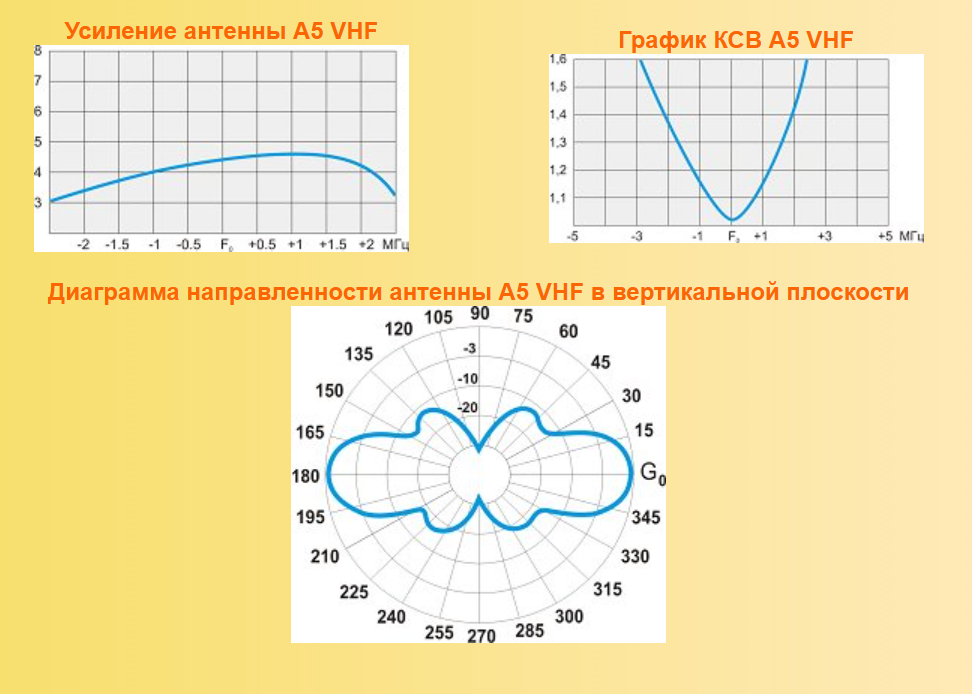

A5 VHF антенна широкодиапазонная 144-174МГц. Антенна разработана для эксплуатации в составе симплексных радиостанций служебного пользования, систем передачи данных, а также в любительском диапазоне. Её диаграмма в вертикальной плоскости оптимизирована на максимум усиления, что в свою очередь, сужает полосу частот по согласованию. Настройка антенн производится на рабочую частоту заказчиком на максимум усиления и минимум КСВ по прилагаемой подробной инструкции.
Конструкция антенны коллинеарная, из двух линейных излучателей сфазированных катушкой-фазовращателем. Отсечку токов обеспечивают три ¼ волновых противовеса. Чехол антенны разборный и выполнен из стеклопластиковых кожухов. Внутренние элементы также имеют разборную конструкцию для удобства транспортировки.

Особенности

A5 VHF это всенаправленная антенна  с усилением 4,5 dBi

Антенна A5 перекрывает  диапазон 144-174 МГц

A5 VHF предназначена для фиксации на опорных трубках с наружным диаметром от 35мм до 70 мм

Конструкция крепления позволяет проводить кабель как внутри, так и вдоль внешней части мачтовой трубы

Антенна состоит из двух линейных излучателей и трёх противовесов

Трубка из стекловолокна полностью закрывает тщательно спроектированный излучающий элемент и обеспечивает длительную надежную работу в любых климатических условиях

Атмосферные разряды немедленно заземляются, поскольку все металлические части заземлены по постоянному току (следовательно, антенна имеет короткое замыкание по постоянному току на коаксиальном кабеле)

Антенна используется там, где надежность имеет первостепенное значение, наряду с максимально долгим жизненным циклом

При проектировании этой антенны учитывались требования на особую механическую прочность

Настройка антенны производится при начале ввода в эксплуатацию заказчиком
