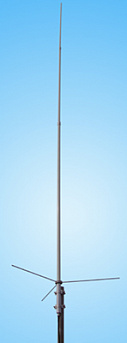

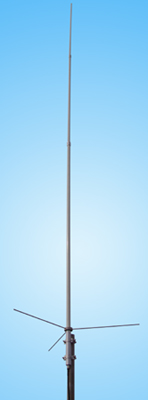

Антенна вертикальная A7 VHF

Описание

A7 VHF отработана с помощью компьютерного моделирования и доведена до идеала на испытательном стенде по измерению эпюр распределения фазы и амплитуды токов вдоль структуры антенны. Ее внутренняя конструкция эквивалентна схеме 1/2λ + 3 х 5/8λ. Это классическая коллинеарная антенна последовательного питания с применением фазовращателей-катушек. Благодаря разборной конструкции ее несложно настроить для работы на любой частоте в пределах рабочего диапазона.

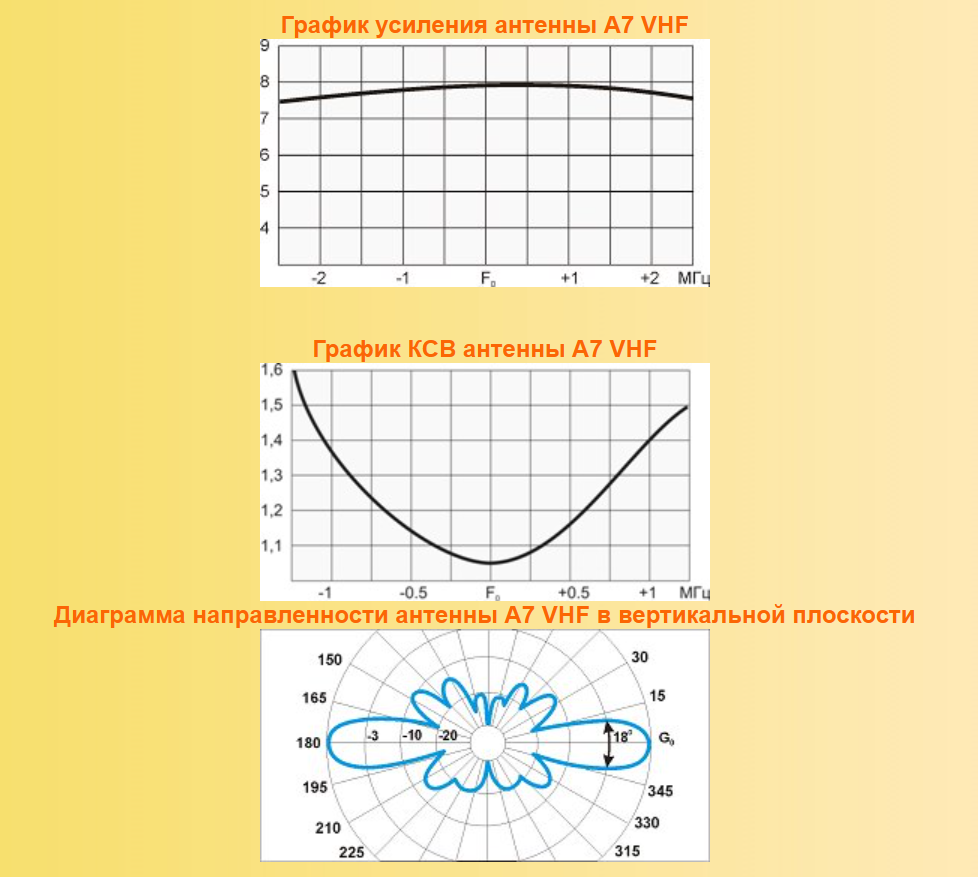

В антенне A7 VHF используются  5/8λ излучатели, что добавляет ей усиление. Суженная при этом полоса без проблем настраивается по приложенным графикам.
Настройка антенны на максимальное усиление для заданной частоты заключается в изменении длины излучающих элементов. Конструкция согласующего устройства позволяет производить точную настройку антенны на минимальное КСВ, не внося изменений в излучающую структуру. Это позволяет получить на рабочей частоте идеальное согласование и максимальное усиление. Разборный чехол из стеклопластика позволяет транспортировать антенну любым автотранспортом.
Антенна A7 VHF является абсолютом по максимуму достижимого усиления в классе подобных антенн последовательного питания.

Особенности

A7 VHF это всенаправленная антенна  с усилением 7,8 dBi

Антенна A7 перекрывает диапазон 147-174 МГц

A7 VHF предназначена для фиксации на опорных трубках с наружным диаметром от 35мм до 70 мм

Конструкция крепления позволяет проводить кабель как внутри, так и вдоль внешней части мачтовой трубы

Антенна состоит из трёх линейных излучателей и трёх противовесов

Трубка из стекловолокна полностью закрывает тщательно спроектированный излучающий элемент и обеспечивает длительную надежную работу в любых климатических условиях

Атмосферные разряды немедленно заземляются, поскольку все металлические части заземлены по постоянному току (следовательно, антенна имеет короткое замыкание по постоянному току на коаксиальном кабеле)

Антенна используется там, где надежность имеет первостепенное значение, наряду с максимально долгим жизненным циклом

При проектировании этой антенны учитывались требования на особую механическую прочность

Настройка антенны производится при начале ввода в эксплуатацию заказчиком
