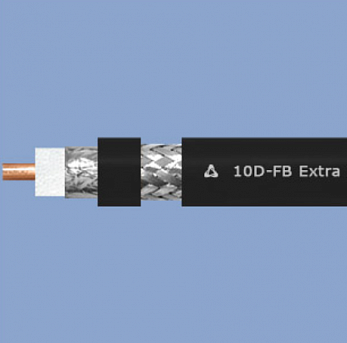

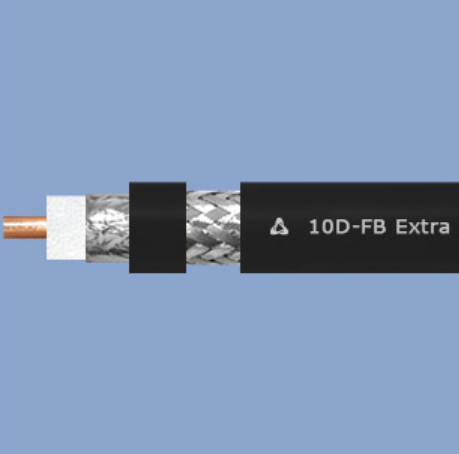

10D-FB CCA PVC Scalar кабель 50Ом
Есть в наличии
Описание
ВЧ кабель JIS-типа 10D-FB CCA PVC Scalar - профессиональный коаксиальный кабель с наружным диаметром 13,1 мм усиленного класса, с использованием центрального проводника из омедненного алюминия (Copper Clad Aluminium) использующий технологию PEEG и наиболее полно отвечающий требованиям для аппаратуры большинства современных стандартов радиосвязи, для построения различных систем радиосвязи с фидерными трактами большой протяженности. По коэффициенту затухания эта модель не уступает самым популярным маркам полувоздушного кабеля, при этом оставаясь совершенно невосприимчивой к влаге и обладая целым рядом других достоинств, присущих кабелям с физически вспененным диэлектриком (PEEG).Данный ВЧ кабель, изготовленный по новейшей технологии производства и контроля качества, достойный внимания профессионалов. Наиболее рекомендуемая нами модель для широкого спектра профессиональных приложений в диапазоне 150-6000 МГц. Оболочка кабеля изготовлена из материала, стойкого к ультрафиолетовому излучению. Диапазон рабочих температур: -40 +70 °C.
Состав кабеля:
FPE - физически вспененный полиэтилен
PVC - поливинилхлорид
DF - двухсторонняя алюминиевая фольга на лавсановой основе
CCA - омедненный алюминий
TC - луженая медь
Особенности

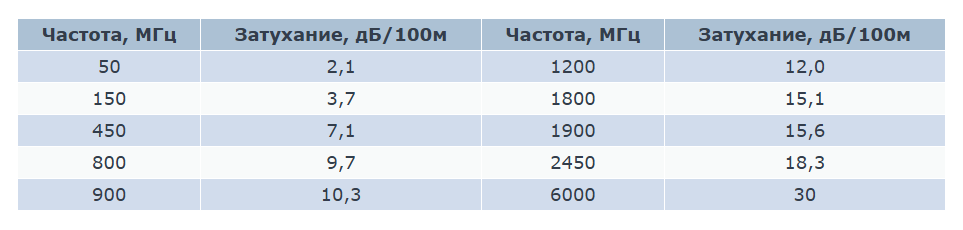

Таблица затухания для коаксиального кабеля 10D-FB CCA PVC Scalar

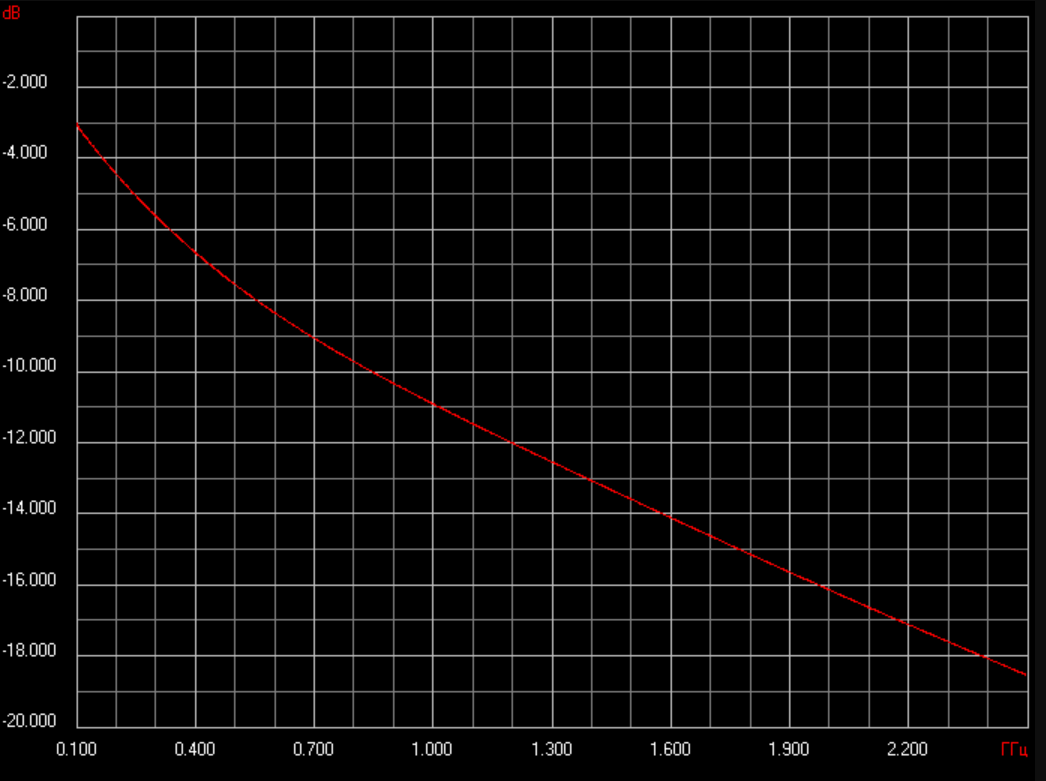

График затухания для коаксиального кабеля 10D-FB CCA PVC Scalar
Технические характеристики
| Импеданс: | 50±2 Ом |
| Погонная емкость: | 81,5 пФ/м |
| Коэффициент укорочения: | 1,22 |
| Диаметр центральной жилы: | 3,5 мм |
| Материал проводника: | CCA |
| Диаметр диэлектрика: | 9,7 мм |
| Материал диэлектрика: | FPE |
| Внешний диаметр оболочки: | 13,1 мм |
| Материал оболочки: | PVC |
| Основной экран: | DF |
| Плотность основного экрана: | 100% |
| Конфигурация оплетки: | 24x9x0,18 мм |
| Материал оплетки: | TC |
| Плотность оплетки: | 95% |
